您現在的位置：網站首頁--產品展示--往復式真空泵系列--W系列往復式真空泵
產品名稱：W系列往復式真空泵
W系列往復式真空泵

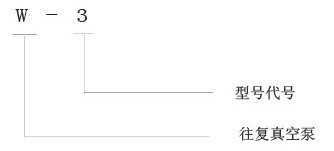

一、W系列往復式真空泵型號意義：
二、W系列往復式真空泵概述：

W系列往復式真空泵(又稱活塞式真空泵)，屬于低真空獲得設備之一，它的極限壓力一般在1330～2660Pa，它的抽速范圍比較大，從50L/S到200L/S，適用于石油、化工、醫藥、食品、輕工、冶金、電氣等行業中的真空浸漬、鋼水真空處理、真空蒸餾、真空蒸發、真空濃縮、真空結晶、真空干燥、真空過濾及混凝土的真空作業等方面的抽除氣體。W系列往復式真空泵不適用于抽除含氧過高的、有爆炸性的、對金屬有腐蝕性的、與泵油會起化學反應的以及含有顆粒塵埃的氣體，也不適用于把氣體從一個容器輸送到另一個容器，作輸送泵用。W系列往復式真空泵具有體積小，維修簡單、閥片壽命較長等優點，適宜于在較高壓強范圍內使用。

三、W系列往復式真空泵特點：

W系列往復式真空泵，是獲得粗真空的主要設備之一，它用于從密閉容器中或反應鍋中抽除真空或其它氣體，它不適用于抽除腐蝕性的氣體或者帶有硬顆粒灰粉的氣體。
W系列往復式真空泵的結構由兩個主要部分組成；
　 1、W系列往復式真空泵機械傳動部分和氣體流通部分。機械傳動部分整個結構原件裝在一個封閉的機體內，曲軸被支承在機體兩旁的圓錐滾子軸承中。
　 2、W系列往復式真空泵曲軸一端裝有一個大帶輪，以驅動傳動部分。連桿把曲軸的軸頸和十字頭連接起來�；钊麠U的一端旋入十字頭的螺孔中，另一端裝在活塞的錐孔并以螺母固定之。
　 3、W系列往復式真空泵電動機和裝在軸上的小帶輪通過三角膠帶帶動曲軸旋轉，這樣通過連桿和十字頭的作用，使活塞在氣缸中作往復運動。
　 4、W系列往復式真空泵連桿曲軸機構在機體內運動時，使油池中的潤滑油飛濺以潤滑軸承、曲軸頸、十字頭和滑道等磨擦表面。為了便于檢查和維修傳動機構，機體兩側和后面裝有可拆卸的門蓋，在后蓋上裝有油窗以批示機體內油池的油面高度

四、W系列往復式真空泵的工作原理：

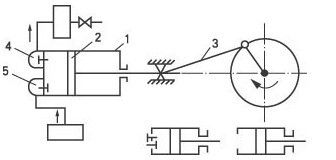

如圖為W系列往復式真空泵的工作原理圖，W系列往復式真空泵的主要部件是氣缸1及在其中作往復直線運動的活塞2，活塞的驅動是用曲柄連桿機構3(包括十字頭)來完成的。除上述主要部件外還有排氣閥4和吸氣閥5等重要部件，以及機座、曲軸箱、動密封和靜密封等輔助部件。

五、W系列往復式真空泵的技術參數表：
型號 WY-50(V5) WY-100(W4) WY-200(W5) W3 W4-A W4-1 W5-1 W-300
抽氣速率（m3/h) 200 370 770 200 370 370 770 1080
極限壓力（Pa) 1300 1300 1300 2600 2600 2600 2600 2600
轉速（r.p.m) 300 200 200 300 200 530 430 300
配用電機（Kw) 5.5 11 22 5.5 11 11 22 30
汽缸直徑x行程
(mm)		 250x150 350x200 455x250 250x150 350x200 250x150 350x200 450x200
氣管直徑

(mm)

 進 2" 4" 5" 2" 4" 4" 5" 175mm
出 2" 4" 5" 2" 4" 4" 5" 175mm
水管直徑

（mm)

 進 1/2" 3/4" 3/4" 1/2" 3/4" 1/2" 3/4" 3/4"
出 1/2" 3/4" 3/4" 1/2" 3/4" 1/2" 3/4" 3/4"
體積 長 1435 1819 2357 1418 1819 1486 1805 1980
寬 624 876 1010 630 876 520 670 745
高 710 900 1162 650 900 720 860 980

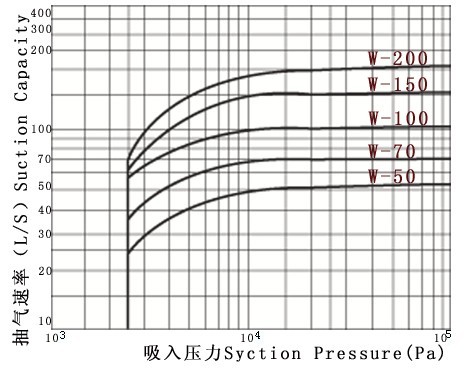

六、W系列往復式真空泵的性能曲線圖：
七、W系列往復式真空泵的安裝尺寸圖：

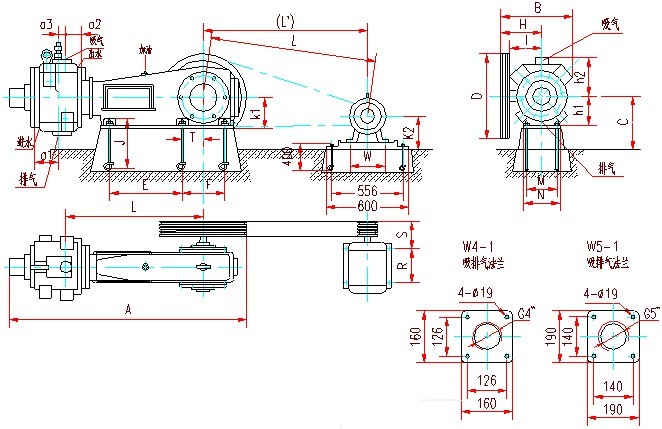

W系列往復式真空泵安裝圖1

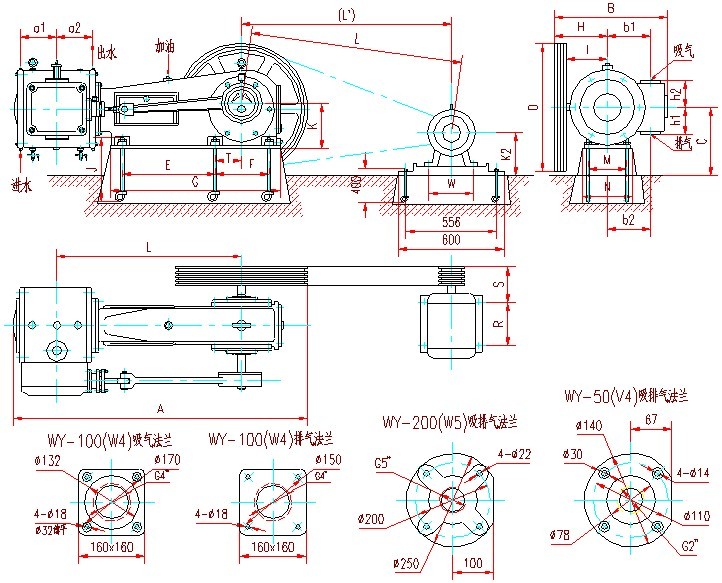

W系列往復式真空泵安裝圖2

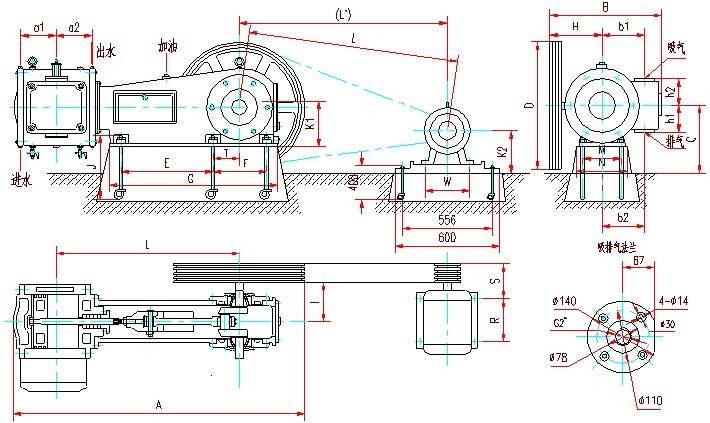

W系列往復式真空泵安裝圖3

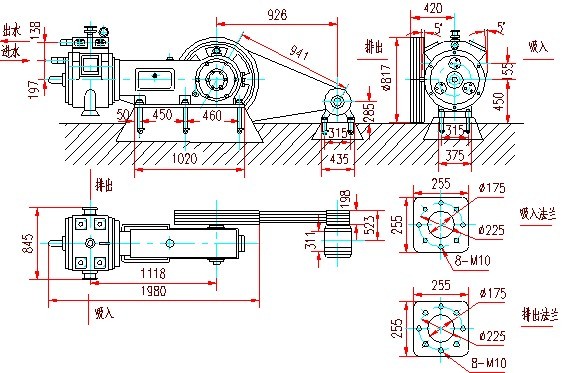

W系列往復式真空泵安裝圖4
代號 A B C D E F G H I J K L L' l 三角帶型號
WY-50(V5) 1435 624 375 707 430 260 815 282 198 400 186 808 787 882 B型 L=2997
WY-100(W4) 1819 876 500 892 520 330 1031 481 356 630 220 1388 1359 1102 B型 L=4500
WY-200(W5) 2357 1010 680 1162 655 400 1256 418 254 630 260 1360 1293 1397 C型 L=5000
W3 1418 630 400 640 430 260 815 283 115 400 186 910 886 882 B型 L=3048
W4-1 1486 520 400 537 430 260 815 300 150 400 186 956 939 832 C型 L=3023
W5-1 1805 670 500 542 520 330 1035 383 213 630 220 935 904 1026 C型 L=3048
代號 M N T W R S a1 a2 b1 b2 h1 h2 k2 泵地腳螺栓 導軌地腳螺栓
WY-50(V5) 200 260 130 216 140 179 171 171 115 241 154 202 192 M16×400 M16×400
WY-100(W4) 260 326 165 254 254 243 216 216 140 337 244 272 220 M20×630 M16×400
WY-200(W5) 290 370 200 318 305 307 300 300 430 430 299 299 260 M24×630 M16×400
W3 200 260 130 216 140 179 171 171 115 241 154 202 192 M16×400 M16×400
W4-1 200 260 130 256 210 229 171 121 a3:50 260 260 220 M16×400 M16×400
W5-1 260 326 165 318 305 307 230 147 a3:83 325 325 260 M20×630 M16×400
W系列往復式真空泵的選型須知：

一、請?zhí)峁┮韵略敿殧?shù)據：①往復式真空泵的產品名稱與型號②往復式真空泵的真空度要求單位PA或MPA③往復式真空泵抽速要求單位L/S或M3/MIN④往復式真空泵的使用與否和工作條件⑤往復式真空泵的電機功率（KW）⑥往復式真空泵的電機轉速（r/min）⑦往復式真空泵的電壓〔V〕⑧往復式真空泵的進出口口徑⑨往復式真空泵的材質要求⑩往復式真空泵是否帶附件，以便我們的為您正確選型。

二、若已經由設計單位選定我公司的往復式真空泵的產品型號，請按往復式真空泵型號直接向公司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。

上海飛魯真空泵廠有限公司主要真空泵產品有：旋片式真空泵系列、水環式真空泵系列、往復式真空泵系列、羅茨真空泵系列、滑閥式真空泵系列、水噴射真空泵系列、擴散泵系列、真空機組系列等泵類產品及真空泵配件，我公司擁有豐富的生產歷史，技術精良，產品質量穩定可靠，公司恪守“以誠信，市場，互利”的宗旨，重合同，守信用。為您提供優質的產品、良好的服務，做您忠實可靠的合作伙伴, 竭誠歡迎各界新老朋友前來光臨洽談合作！

我公司免費咨詢電話：400-021-5161

感謝您訪問我公司的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

相關往復式真空泵系列：

W系列往復式真空泵

WLW系列無油立式真空泵
